斜行电梯

斜行电梯与您安全同行

InclinedElevator

辛格林斜行电梯

传统意义上的电梯只能解决垂直运输问题,如何让电梯斜着运行,解决如山坡、倾斜建筑等斜面的运输问题,成为了一个潜在的市场需求,而研发一种符合上述使用场合,并能安全、可靠、舒适运行的电梯产品,不仅具有较好的 市场前景,同时也有着良好的经济效益及社会效益。斜行电梯与传统电梯的区别是运行的倾斜角在15°~75°范围之内。其优点是:解决公共无障碍交通问题,如爬坡等,相对于自动扶梯,它提升高度大 ,速度快,而且还兼具景观的作用。

Oblique line Escalator

辛格林斜行电梯结构特点

Features

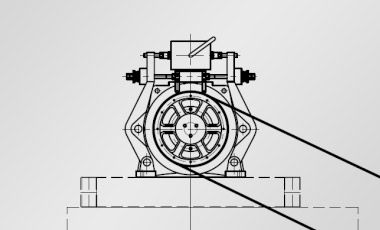

  • 曳引机

    曳引机

    永磁同步(节能环保)
    曳引比1:1
    大扭矩
    轴静载荷大
    能承受侧向拉力(底座)

  • 导轨及撑架

    导轨及撑架

    底梁为H钢
    三组导轨
    轿厢导轨组(160*80方管)
    对重导轨组(T127轨)
    安全钳刹车导轨(T127轨)

  • 轿厢

    轿厢

    方管桁架结构
    整体焊接保持稳定
    轿厢水平度可调节
    (扭调整座螺丝)

  • 轿厢滚轮组件

    轿厢滚轮组件

    下滚轮组件
    上滚轮组件
    防摆滚轮组件

  • 轿厢减振

    轿厢减振

    采用弹簧加橡胶
    双减振结构
    弹簧弹性系数加大
    橡胶板的硬度为50度

  • 限速器与安全钳

    限速器与安全钳

    采用电子限速器
    皮带轮和皮带配合
    电梯行走,皮带轮转动
    传感器数脉冲数
    电梯超速,安全钳动作

  • 门系统

    门系统

    门刀由垂直变为斜刀
    门锁和门刀密切配合

  • 对重装置

    对重装置

    对重能承受侧向力
    钢板对重块
    导靴采用受力滚轮组
    自带防脱板
    滚轮磨损超标即报警

  • 上返绳轮

    上返绳轮

    要求轴承受大载荷
    轴承免维护

  • 下返绳轮

    下返绳轮

    受力较复杂
    上拉和侧向力
    基座加支撑结构固定
    轮子寿命长
    绳径比达到50

  • 平层感应装置

    平层感应装置

    双稳态感应器
    磁铁固定在主导轨上
    安装调节方便
    占用空间小
    结构紧凑

  • 随行电缆</

    随行电缆

    传统扁电缆不适用
    电缆圆形且屏蔽
    电缆高柔软
    拖链电缆在线槽内
    避免晃动
